Ремонтируем втягивающее реле стартера

Подробное описание проводимых работ по ремонту втягивающего реле стартера автомобиля. Последовательность действий. Необходимое оборудование, инвентарь. Причины неисправностей, методы их устранения.

Машина не заводится, хотя аккумулятор заряжен, электросеть в норме. Видимо, неисправен стартер или его периферийные элементы – реле тяговое, компонент включения.

Когда попытки пуска двигателя безуспешны, стоит задуматься к ремонту. Самое сложное в мероприятии – снять стартер и установить его. Предварительно определим место поломки. Электроток сначала проходит через замок зажигания, потом реле включения (находится под капотом).

Если стартер не выдает подозрительных звуков, «грешить» на компоненты не стоит. При наличии щелчков, шумов от вращающегося вала неисправности будем искать на другом участке электроцепи. Оцениваем зарядку аккумулятора. В случае отсутствия результата после использования аккумулятора, пуско-зарядного устройства механизма, выставляем авто на эстакаду.

Проверяем у стартера втягивающее реле. Подобные компоненты в работе используют принцип электромагнетизма. В момент подачи напряжения, приходящегося на обмотки реле, притягивается якорь. В результате выдвигается рабочая шестерня бендикса, происходит зацепление венца маховика.

Сразу возникает замыкание контактов, по ним напряжение следует на обмотки нашего стартера. Процессы возникают одновременно, они взаимозависимы. Когда функция из представленной цепочки выпадает, автомашина не заводится.

Втягивающее реле ломается на фоне таких явлений:

- происходит выгорание пластин контактных пластин, они находятся внутри реле;

- прогорает обмотка реле, стартера;

- наблюдается усталость материалов, они разрушаются.

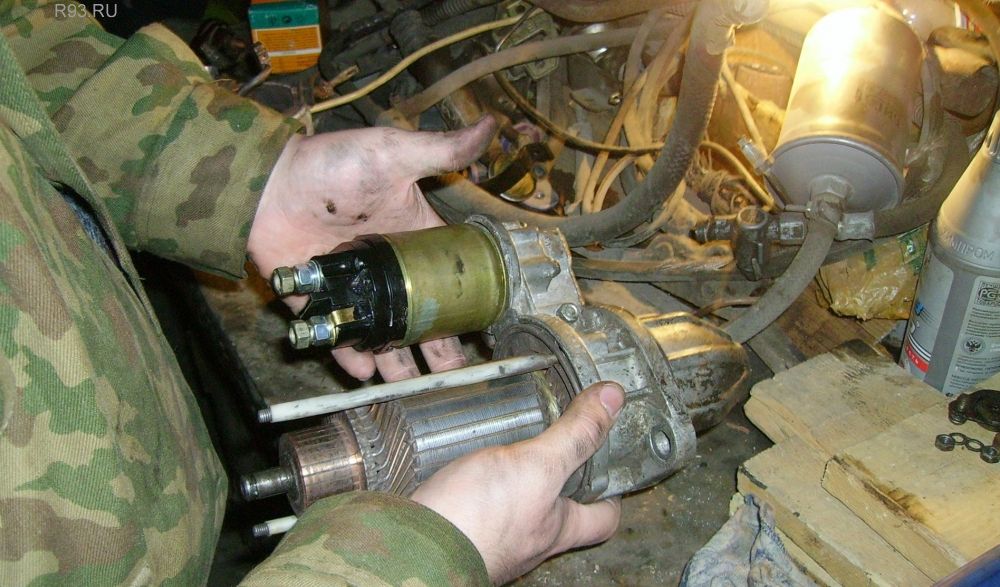

Чтобы проверить втягивающее реле стартера, не обязательно снимать с машины установку. Можно металлическим предметом (проводом) замкнуть контактные болты с тыльной стороны. Напряжение пойдет на обмотки данного стартера, без контакта с реле. Вращающийся стартер исправен, значит, причина - в реле.

Иногда, пытаясь провернуть в замке ключ, втягивающее просто щелкает, но стартер не крутится. Соответственно, неисправности ищем в стартере. Когда признаки указывают на неисправность тягового реле, компонент нужно ремонтировать. Подобный ремонт часто заканчивается заменой. Стоит отметить, что некоторые производители пытаются максимально обеспечить надежность узла, поэтом реле делают неразборным. Тогда выход один – заменить реле.

Разборное реле можно попробовать восстановить. Отказ в работе реле происходит на фоне обгорания контактов, замыкания в обмотке, поломки механического привода. Любой исход будет заметен при разборке конструкции. Чтобы выяснить целостность обмоток, подключаем реле к омметру. Тестируя сопротивление между проводом и корпусом, параметр должен оставаться свыше 10 кОм. В противном случае обмотки считаются замкнутыми, предстоит покупка нового реле.

Монтируем назад деталь аналогично процессу снятия. Достаточно сменить снятые клеммы, заранее зачистив и обезжирив контакты.
